Souhrn technické specifikace
-
Přesnost
±3 mm (0,12 in)
-
Procesní teplota
−40 až +200 °C (−40 až +392 °F)
-
Procesní tlak / max. limitní hodnota přetlaku
Vakuum až 3 bar (43 psi)
-
Max. měřená vzdálenost
50 m (164 ft)
-
Hlavní smáčené díly
PVDF nebo PTFE
Oblast použití

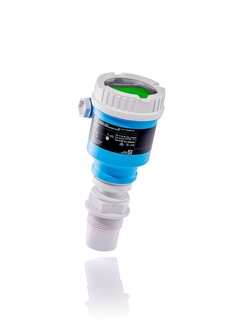

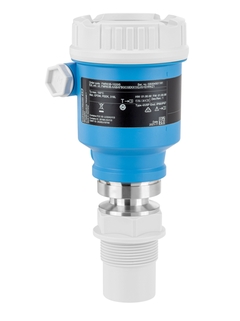

Micropilot FMR66B patří k nové generaci radarových senzorů 80 GHz. Je vhodný pro kontinuální bezkontaktní měření hladiny v jednoduchých aplikacích v pevných látkách. Průvodci provázejí uvedením do provozu, opakovaným testováním a ověřováním přístroje a zaručují snadnou manipulaci. Malý úhel paprsku je ideální pro měření v úzkých silech. Technologie Heartbeat detekuje nežádoucí anomálie, například nánosy, a zvyšuje tak produktivitu.
Mikropilot FMR66B je určen pro aplikace ve volném poli do 50 m a poskytuje vysoké zaměření paprsku pro plavidla s mnoha vnitřními prvky.
Procesní připojení: Závit nebo montážní konzola
Teplota: -40 až +200 °C (-40 až 392° F)
Tlak: -1 až +16 barů (-14,5 až +266 psi)
Maximální měřicí rozsah: 50 m (164 ft)
Přesnost: ±3 mm (0,12 palce)
Pásmo W: 80 GHz
Mezinárodní certifikáty ochrany proti výbuchu, SIL, lodní schválení, 5 nebo 10bodový tovární kalibrační certifikát
Výhody
Snadná obsluha díky intuitivnímu ovládání a průvodcům pro uvedení do provozu a ověření.
Snadnější řešení problémů díky doporučeným úkonům na displeji.
Bezpečnost podle návrhu: Vývoj zařízení podle IEC 61508.
Zvýšená produktivita díky monitorování, ověřování a diagnostice procesů během provozu s technologií Heartbeat.
Snadná integrace zařízení do systémů správy majetku prostřednictvím digitální komunikace.
