Souhrn technické specifikace
-
Přesnost
±1 mm (0,04 in)
-
Procesní teplota
−40 až +200 °C (−40 až 392 °F)
-
Procesní tlak / max. limitní hodnota přetlaku
Vakuum až 16 bar (232 psi)
-
Max. měřená vzdálenost
50 m (164 ft)
-
Hlavní smáčené díly
PVDF, PTFE nebo PEEK
Oblast použití

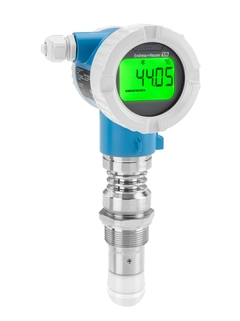

Micropilot FMR60B je součástí nové generace radarových senzorů 80 GHz. Používá se pro kontinuální bezkontaktní měření hladiny v jednoduchých kapalinových aplikacích s malými procesními přípojkami. Průvodci provedou uživatele uvedením do provozu, zkušebními testy a ověřením zařízení a zaručí tak jednoduchou obsluhu. Technologie Heartbeat nabízí ověřovací a monitorovací funkce pro identifikaci anomálií pro větší bezpečnost a vyšší produktivitu.
Micropilot FMR60B je vhodný pro aplikace ve volném prostoru do 50 m a nabízí vysoké zaměření paprsku pro plavidla s mnoha vnitřními armaturami.
Procesní připojení: Závity a příruby
Teplota: -40 až +200 °C (-40 až 392° F)
Tlak: -1 bis +20 bar (-14,5 až +290 psi)
Maximální měřicí rozsah: 50 m (164 ft)
Přesnost: ±1 mm (0,04 in)
Pásmo W: 80 GHz
Mezinárodní certifikáty ochrany proti výbuchu, ochrana proti přeplnění WHG, SIL, schválení pro námořní použití, 5 nebo 10bodový tovární kalibrační certifikát
Výhody
Snadná obsluha díky intuitivnímu ovládání a průvodcům pro uvedení do provozu a ověření.
Snadnější řešení problémů díky doporučeným úkonům zobrazeným na displeji.
Snížení systematických chyb prostřednictvím řízeného blokování SIL, ověřování a testování.
Bezpečnost podle návrhu: Vývoj zařízení podle IEC 61508.
Zvýšená produktivita díky sledování, ověřování a diagnostice procesů za chodu s technologií Heartbeat.
