Vírové průtokoměry pro všechna odvětví

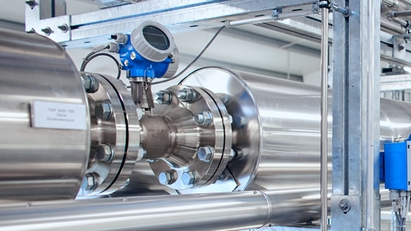

Obrázek vírového průtokoměru Proline Prowirl F 200 / 7F2C pro technologická zařízení

Jednoduché produkty
Jednoduchý výběr, instalace i provoz

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Standardní produkty
Spolehlivé, robustní a nenáročné na údržbu

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Špičkové produkty
Vysoce funkční a přesto jednoduché

Technická výkonnost

Jednoduchost

Co znamená FLEX?

Specializované produkty
Navrženo pro těžké aplikace

Technická výkonnost

Jednoduchost

Dle konkrétního produktu

Co znamená FLEX?

Výběr produktů FLEX	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Fundamental Pro jednoduché aplikace	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Lean Efektivně pokrývejte běžné procesní požadavky	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Extended Optimalizujte své procesy inovativními technologiemi	Technická výkonnost	Jednoduchost
F L E X Výběr produktů z řady Xpert Zvládněte i ty nejtěžší aplikace	Technická výkonnost	Jednoduchost Dle konkrétního produktu

Zjistěte více o nabídce FLEX

Porovnat

Proline Prowirl F 200 vírový průtokoměr

Univerzální průtokoměr s detekcí mokré páry a nejlepší přesností ve své třídě

Max. chyba měření Objemový průtok (kapalina): 0,75 psi
Objemový průtok (volitelně): 0,65 psi
Objemový průtok (volitelně): 0,65 psi
Objemový průtok (pára, plyn): 1,00 psi
Hmotnostní průtok (pára na mezi sytosti): 1,7 psi (s kompenzací teploty); 1,5 psi (s kompenzací teploty/tlaku)
Hmotnostní průtok (přehřátá pára, plyn): 1,5 psi (s kompenzací teploty/tlaku); 1,7 psi (s kompenzací teploty + externí kompenzací tlaku)
Hmotnostní průtok (kapalina): 0,85 psi

Měřicí rozsah Kapalina: 0,076 až 2 100 m³/h
v závislosti na médiu: voda s tlakem 1 bar a, 20 °C
Pára, plyn: 0,39 až 28 000 m³/h
v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch s teplotou 25 °C, 4,4 bar a

Teplotní rozsah média Standard: −40 až +260 °C
Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C

Max. procesní tlak PN 100, třída 600, 20K

Materiály smáčených částí Měřicí trubice: 1.4408 (C3FM); CX2MW podobná slitině C22, 2.4602
DSC senzor: 1.4404 (316/316L); UNS N06022 podobná slitině C22, 2.4602
Procesní připojení: 1.4404/F316/F316L); 2.4602

Porovnat

Proline Prowirl D 200 vírový průtokoměr

Cenově výhodný mezipřírubový (sendvičový) průtokoměr v kompaktní nebo oddělené verzi

Max. chyba měření Objemový průtok (kapalina): ±0,75 %
Objemový průtok (pára, plyn): ±1,00 %
Hmotnostní průtok (kapalina): ±0,85 %
Hmotnostní průtok (pára, plyn): ±1,7 %

Měřicí rozsah Kapalina: 0,16 až 625 m³/h (0.09 až 368 ft³/min)
v závislosti na médiu: voda s tlakem 1 bar a, 20 °C (14.5 psi a, 68 °F)
Pára, plyn: 2 až 8 342 m³/h (1.18 až 4 910 ft³/min)
v závislosti na médiu: pára s teplotou 180 °C, 10 bar a (356 °F, 145 psi a); vzduch s teplotou 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

Teplotní rozsah média Standard: −40 až +260 °C (−40 až +500 °F)
Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C (−328 až +752 °F)
Vysoká/nízká teplota (na vyžádání): −200 až +450 °C (−328 až +842 °F)

Max. procesní tlak PN 40, třída 300, 20K

Materiály smáčených částí Měřicí trubice: 1.4408 (C3FM)
DSC senzor: 1.4435 (316/316L)

Porovnat

Proline Prowirl O 200  Vírový průtokoměr

Průtokoměr optimalizovaný podle požadavků na vysokotlaká navazující potrubí

Max. chyba měření Objemový průtok (kapalina): ±0,75 %
Objemový průtok (pára, plyn): ±1,00 %
Hmotnostní průtok (pára na mezi sytosti): ±1,7 % (s kompenzací teploty); ±1,5 % (s kompenzací teploty/tlaku)
Hmotnostní průtok (přehřátá pára, plyn): ±1,5 (s kompenzací teploty/tlaku); ±1,7 % (s kompenzací teploty + externí kompenzací tlaku)
Hmotnostní průtok (kapalina): ±0,85 %

Měřicí rozsah Kapalina: 0,1 až 1 700 m³/h
v závislosti na médiu: voda s tlakem 1 bar a, 20 °C
Pára, plyn: 0,52 až 22 000 m³/h
v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch s teplotou 25 °C, 4,4 bar a

Teplotní rozsah média Standard: −40 až +260 °C
Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C

Max. procesní tlak PN 250, třída 1500, 40K

Materiály smáčených částí Měřicí trubice: 1.4408 (CF3M)
DSC senzor: UNS N07718 podobná slitině 718, 2.4668
Procesní připojení: 1.4404/F316/F316L

Obrázek vírového průtokoměru Prowirl R 200 s redukovanou světlostí potrubí pro měření v rozsahu nízkého průtoku

Porovnat

Proline Prowirl R 200 vírový průtokoměr

Průtokoměr s nejlepší přesností ve své třídě i přes zúžení potrubí

Měřicí rozsah Kapalina: 0,1 až 540 m³/h
v závislosti na médiu: voda s tlakem 1 bar a, 20 °C
Pára, plyn: 0,52 až 7 300 m³/h
v závislosti na médiu: pára s teplotou 180 °C, 10 bar a; vzduch s teplotou 25 °C, 4,4 bar a

Teplotní rozsah média Standard: −40 až +260 °C
Vysoká/nízká teplota (volitelná možnost): −200 až +400 °C
Vysoká/nízká teplota (na vyžádání): −200 až +450 °C

Max. procesní tlak PN 40, třída 300, 20K

Materiály smáčených částí Měřicí trubice: 1.4408 (CF3M)
DSC senzor: 1.4404/F316/F316L
Procesní připojení: 1.4404/F316/F316L

Vírové průtokoměry

Vysoce kvalitní vírové průtokoměry pro měření objemového průtoku kapalin, plynů a páry v průmyslových procesech.

Přehled vírových průtokoměrů Jít na Applicator

O vírových průtokoměrech

Vírové průtokoměry se používají v různých průmyslových odvětvích k měření objemového průtoku kapalin, plynů a páry. Aplikace v chemickém a petrochemickém průmyslu, například v systémech výroby elektrické energie a dodávky tepla, zahrnují různorodé kapaliny: páru na mezi sytosti, přehřátou páru, stlačený vzduch, dusík, zkapalněné plyny, spaliny, oxid uhličitý, plně demineralizovanou vodu, rozpouštědla, oleje pro přenos tepla, napájecí vodu pro kotle, kondenzát atd.

Vírové průtokoměry se rovněž široce používají pro měření hmotnostního průtoku. Proto jsou moderní vírové průtokoměry, jako například Prowirl 200 k měření několika veličin najednou, konstruovány k více účelům než jen k pouhému měření objemového průtoku a jsou dodávány jako kompletní jednotka se senzorem teploty a přepočítávačem průtoku.

Prowirl 200 je první vírový průtokoměr na světě s volitelným sledováním kvality páry a okamžitým vyvoláním výstražné zprávy při výskytu mokré páry. Prowirl 200. který lze rovněž využívat pro systémy monitorování průtoku do úrovní SIL 2 a SIL 3, byl nezávisle prověřen a certifikován organizací TÜV Rheinland v souladu s IEC 61508.

Princip vírového měření průtoku

Měření kvality páry pomocí průtokoměru Prowirl F 200 – pro maximální provozní bezpečnost a efektivní využití energie a nákladů

Toto video ukazuje, že Prowirl 200 je nejrobustnější vírový průtokoměr na světě a že dovede pracovat i v extrémních provozních podmínkách.

Detekce mokré páry, měření suché frakce páry.

Princip vírového měření průtoku

Toto měření je založeno na skutečnosti, že se za překážkami v proudění, např. za mostním pilířem, tvoří turbulence.

Uvnitř každého vírového průtokoměru je proto umístěno kolmo orientované těleso uprostřed trubice. Jakmile rychlost proudění dosáhne určité hodnoty, za tímto kolmo orientovaným tělesem se začnou tvořit víry, které se od proudění odpoutají a jsou přenášeny dále ve směru proudění. Frekvence uvolňování vírů je přímo úměrná střední rychlosti proudění, a tím tedy objemovému průtoku.

Uvolněné víry na obou stranách tělesa překážky tvoří střídavě pozitivní, nebo negativní tlak, jenž je detekován kapacitním senzorem, jehož signál je přiváděn do elektronických obvodů jako primární digitální signál s lineárním průběhem.

Výhody

Univerzální použitelnost pro měření kapalin, plynů a páry
V maximální míře bez vlivu změn tlaku, hustoty, teploty a viskozity na výsledek měření
Vysoká dlouhodobá stabilita: bez posunu nulového bodu a s trvalým součinitelem K
Vysoký rozsah měření, typicky 10 : 1 až 30 : 1 pro plyn/páru nebo až 40 : 1 pro kapaliny
Široký rozsah teplot: −200 až +400 °C (+450 °C na vyžádání)
