Souhrn technické specifikace
-
Max. chyba měření
Plyn: 1,0 % o. h. (10 až 100 % h. c. s.), 0,1 % h. c. s. (1 až 10 % h. c. s.)
-
Měřicí rozsah
0,5 až 3 750 kg/h
-
Teplotní rozsah média
−40 °C až +180°C (−40 °F až +356 °F)
-
Max. procesní tlak
PN 40 / tř. 300/20K
-
Materiály smáčených částí
Měřicí trubice
DN 15 až 50 (½" až 2"): nerezový odlitek, CF3M/1.4408
DN 65 taž 100 (2½" až 4"): nerezová ocel, 1.4404 (316/316L)
Procesní připojení

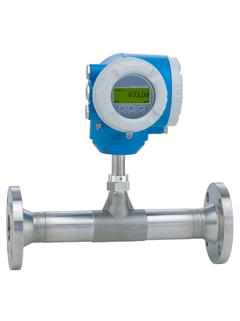

Příruby
Nerezová ocel, 1.4404 (F316/F316L)

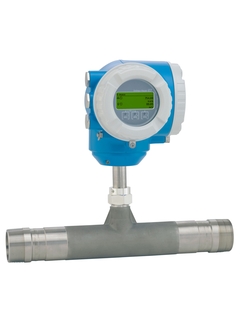

Závitová připojení
Nerezová ocel, 1.4404 (316/316L)
Snímací prvek
Jednosměrný
Nerezová ocel, 1.4404 (316/316L)
Slitina C22, 2.4602 (UNS N06022);
Obousměrný
Nerezová ocel, 1.4404 (316/316L)
Detekce obráceného průtoku
Nerezová ocel, 1.4404 (316/316L)
Oblast použití
Patentovaná konstrukce senzoru přístroje t-mass F poskytuje vysokou stabilitu měření v rámci termického měření hmotnostního průtoku. V reálném čase zajišťuje kompenzaci změn procesních podmínek: teploty, tlaku, směru proudění a typu plynu. Jeho kompaktní převodník nabízí velkou přizpůsobivost ve smyslu ovládání a systémové integrace: přístup z jedné strany, oddělený displej a vylepšené možnosti připojení do nadřazeného systému. Technologie Heartbeat umožňuje spolehlivost měření a ověření v souladu s příslušnými požadavky.
Princip měření se vyznačuje velkým provozním rozsahem průtoků a přímým měřením hmotnostního průtoku
Měření technických a procesních plynů a rovněž směsí plynů v potrubích s menší světlostí
Vlastnosti přístroje
Inline provedení se světlostí DN 15 až 100 (1/2" až 4")
Obousměrné měření; vysoká funkční způsobilost měření
Patentovaný senzor bez driftu a s úrovní SIL 2
Kompaktní dvoukomorová hlavice s až třemi vstupy/výstupy
Podsvícený displej s dotykovým ovládáním a přístupem přes WLAN
Volitelně verze s odděleným displejem
Výhody
Flexibilní, pohodlné programování na základě 21 standardních plynů nebo volně definovatelných směsí těchto plynů
Vysoká úroveň procesního řízení – prémiová přesnost a opakovatelnost měření
Spolehlivý monitoring – detekce procesních odchylek a zpětného proudění
Jednoduchá údržba – vyjímatelný senzor
Plný přístup k procesním a diagnostickým informacím – četné volně kombinovatelné vstupy/výstupy a sběrnice
Snížení složitosti a rozmanitosti – volně nastavitelná funkce vstupů/výstupů
Integrovaná funkce ověření – technologie Heartbeat
