Souhrn technické specifikace
-
Přesnost
±2 mm (0,08")
-
Procesní teplota
−40…+80 °C (−40…+176 °F)
-
Procesní tlak / max. limitní hodnota přetlaku
−1…3 bar (−14,5…43 psi)
-
Max. měřená vzdálenost
DN 40: 15 m,
DN 80: 20 m -
Hlavní smáčené díly
PVDF, PBT
Oblast použití

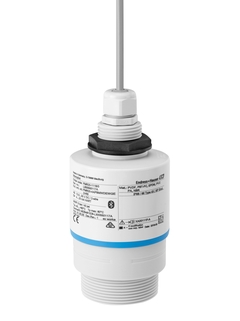

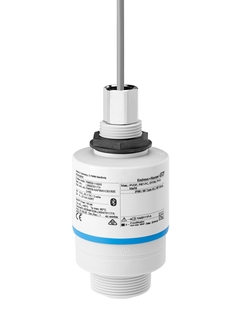

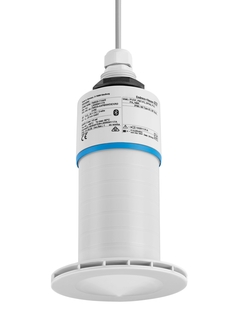

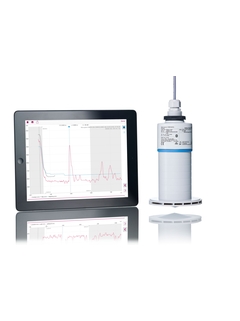

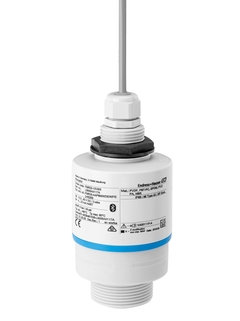

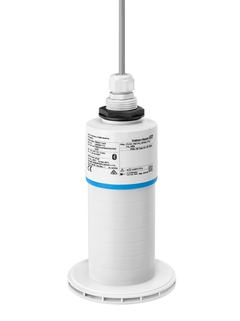

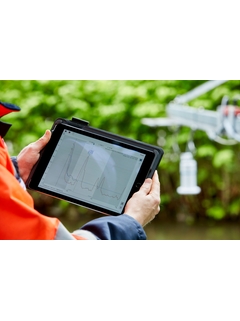

Micropilot FMR20 umožňuje průběžné měření hladiny a průtoku (prostřednictvím linearizační tabulky) perfektně využitelné při úpravě a čištění vody a ve všech dalších průmyslových odvětvích. Uvedení do provozu lze provádět přes HART či bezdrátově pomocí aplikace využívající Bluetooth® nebo pomocí vzdáleného displeje v signálové smyčce. Prostřednictvím aplikace lze zobrazit signálové křivky na každém zařízení podporujícím Bluetooth®, jako jsou chytré telefony nebo tablety (iOS, Android). Díky unikátnímu čipu je toto vysoce kompaktní zařízení vhodné i pro aplikace v omezeném prostoru.

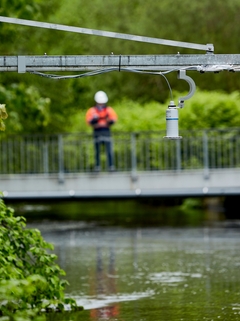

Radar pro průběžné měření hladiny a průtoku kapalin (na otevřených kanálech nebo přepadech, prostřednictvím linearizační tabulky). Vhodný pro použití na skladovacích nádržích, otevřených nádržích, čerpacích stanicích odpadních vod nebo pro správu kanalizací.
Procesní připojení: verze se závity nebo přírubou
Procesní teplota: −40 až +80 °C
Procesní tlak: −1 až +3 bar
Maximální měřicí rozsah: kapaliny 20 m, pevné látky 10 m
Přesnost: kapaliny ±2 mm, pevné látky ±5 mm
Měřicí frekvence: 26 GHz
Mezinárodní certifikáty ochrany proti výbuchu
Výhody
Bezkontaktní radar s uvedením do provozu přes HART či bezdrátově pomocí aplikace využívající Bluetooth® nebo pomocí vzdáleného displeje v signálové smyčce
Díky unikátní konstrukci vysokofrekvenčního čipu je tento nejkompaktnější radar ideální pro aplikace v omezeném prostoru
Radar s nejlepším poměrem výkonu a ceny
Perfektní využití při úpravě a čištění vody a ve všech dalších průmyslových odvětvích (IP 66, 68 / NEMA 4x, 6P)
Celé tělo je vyrobeno z PVDF, aby odolalo vnějším klimatickým podmínkám. Utěsněný přívodní kabel a plně zalitá elektronika zabraňují vniknutí vody, což umožňuje provoz i za velmi obtížných podmínek
Snadné nastavení pomocí tří hlavních parametrů vyhovuje většině aplikací
Jednoduchý, bezpečný a chráněný bezdrátový vzdálený přístup přes Bluetooth® – i v prostředích s nebezpečím výbuchu nebo na obtížně přístupných místech
