Souhrn technické specifikace
-
Krytí
Skříňové zařízení: ochrana proti nárazu IP 20
Externí displej: IP 66
Polní provedení: IP 66/67
Oblast použití

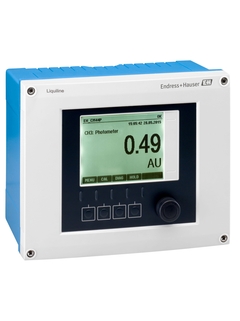

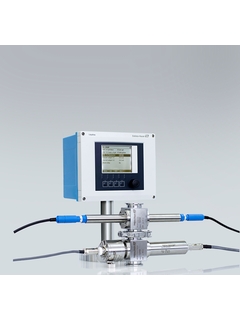

Liquiline CM44P umožňuje připojit 2 procesní fotometry s až 4 senzory Memosens podle vašeho výběru. Usnadňuje nastavení kompletních měřicích bodů pro monitorování procesů, jako jsou např. chromatografie, fermentace, separace fází a filtrace. Převodník navíc patří do platformy Liquiline se standardizovanou systémovou integrací, provozem a náhradními díly. Technologie Heartbeat vám pomůže najít ideální rovnováhu mezi dostupností měřicího bodu a náklady na údržbu.
Liquiline CM44P je vhodný zejména pro použití v následujících průmyslových odvětvích:
Farmacie
Potravinářství
Chemický průmysl
Ropa a plyn
Je vybaven následujícími komunikačními protokoly a rozhraními:
0/4...20 mA
HART
PROFIBUS DP
Modbus RS485/RTU
Modbus TCP
EtherNet/IP
PROFINET
Webserver
Převodník lze rozšířit o modul, jehož schválení pro ochranu proti výbuchu, například IECEx, ATEX a CSA, umožňuje připojení snímačů instalovaných v prostředí s nebezpečím výbuchu.
Výhody
Inteligentní provedení: jeden kontrolér pro všechny parametry včetně procesních fotometrů
Cenově výhodné a komfortní nastavení měřicích bodů: zkombinujte až dva procesní fotometry a čtyři senzory Memosens jako řešení šité na míru vaší aplikaci
Snadná obsluha a kalibrace díky intuitivnímu uživatelskému rozhraní a nabídkovému menu
Řízení procesu a bezpečnost: integrovaný webový server umožňuje dálkové vyčítání parametrů, hodnot a diagnostických dat a konfigurovat zařízení přes libovolný webový prohlížeč i pomocí smartphonu.

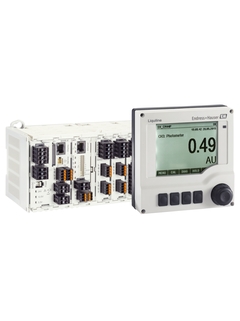

Převodník se vyrábí v polním provedení nebo na DIN lištu do rozváděčových skříní na skidy pro potřeby integrátorů
Technologie Heartbeat umožňuje stavově orientovanou údržbu a snadné ověření celého měřicího bodu a pomáhá provádět optimalizační opatření.
