Souhrn technické specifikace
-
Max. chyba měření
0,075 %
„PLATINUM“ 0,05 % -
Přesnost
Standard: 0,05 %
Platina: až 0,035 % -
Procesní teplota
−40 °C ... 85 °C
(−40 °F ... 185 °F) -
Procesní tlak / max. limitní hodnota přetlaku
420 bar (6 300 psi)
-
Rozsah měření tlaku
10 mbar až 250 bar
(0.15 psi až 3 750 psi) -
Teplotní rozsah média
Teplotní gradient od tlakového potrubí
-
Hlavní smáčené díly
Slitina C276
316L
Monel
Tantal -
Max. měřená vzdálenost
400 m (1.312 ft) H₂O
-
Max. procesní tlak
max. 420 bar
-
Materiál procesní membrány
316L, AlloyC,
Tantal,
zlato–rhodium -
Měřicí senzor
10mbar...40bar
(0.4inH2O...600psi)
Oblast použití

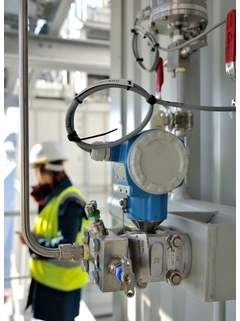

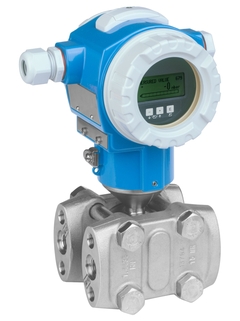

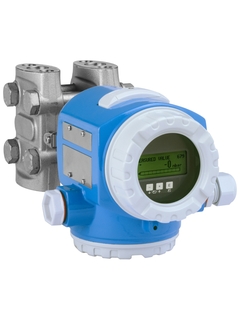

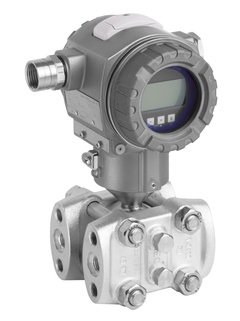

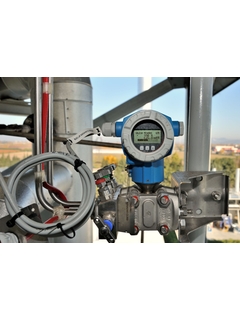

Převodník diferenčního tlaku Deltabar PMD75 s piezoodporovým senzorem a svařovanou kovovou membránou se používá ve všech průmyslových odvětvích pro kontinuální měření kapalin, par a plynů. Ovládání pomocí tří tlačítek umožňuje jednoduché a spolehlivé uvedení do provozu a provoz. Integrovaný datový modul HistoROM usnadňuje řízení procesu a parametrů přístroje. Navrženo v souladu s IEC 61508 pro použití v SIL2/3 bezpečnostních aplikacích.
Pro měření výšky hladiny, objemu nebo hmotnosti v kapalinách, monitorování diferenčního tlaku, jakož i pro měření průtoku (objemového nebo hmotnostního) ve spojení s primárními prvky v plynech, párách a kapalinách.
Připojení do procesu přes závit
Procesní teplota: −40 až +85 °C
Měřicí rozsahy: +0,25 mbar až +40 bar
Přesnost: ±0,05 %, „platina“ ±0,035 % (na přání)
Mezinárodní certifikáty ochrany proti výbuchu, SIL, prevence přeplnění WHG, hygienické certifikáty, schválení pro stavbu lodí
Výhody
Nejlepší přesnost, vysoká reprodukovatelnost a dlouhodobá stabilita
Nejvyšší bezpečnost díky plynotěsné průchodce s kapacitou až SIL2/3, certifikace podle IEC 61508
Snadné uvedení do provozu díky intuitivnímu menu s nápovědou prostřednictvím místního displeje, 4 až 20 mA s komunikací HART, PROFIBUS PA a technologiemi sběrnice FOUNDATION Fieldbus
Koncepce správy dat HistoROM pro rychlé a jednoduché uvedení do provozu, údržbu a diagnostiku
Úspora nákladů s modulární koncepcí pro snadnou výměnu snímače, displeje nebo elektroniky
Odolnost proti přetížení do 420 bar / 42 MPa, monitorování funkce
Bezproblémová a nezávislá integrace systému (HART/PA/FF)
