Souhrn technické specifikace
-
Přesnost
Standardní kalibrace:
do 0,05 %
Platinová kalibrace:
do 0,025 % -
Procesní teplota
Standardní:
−40 °C až 125 °C
(−40 °F až 257 °F)

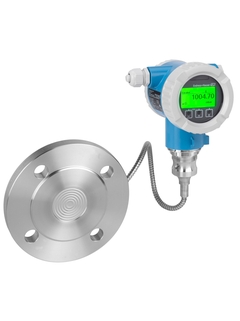

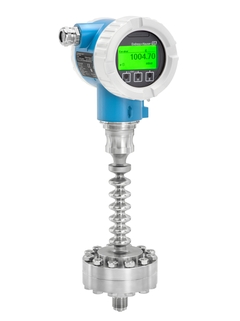

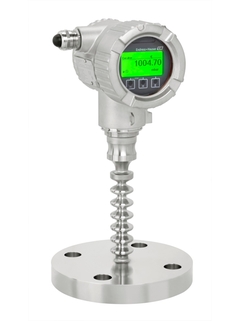

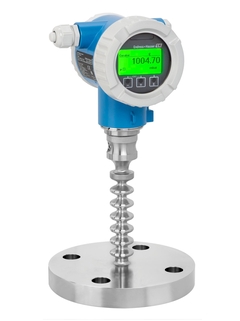

Membránový oddělovač:
−40 °C až 400 °C
(−40 °F až 752 °F) -
Rozsah měření tlaku
400 mbar až 700 bar
(1,5 psi až 10 500 psi) -
Hlavní smáčené díly
316L, slitina C,
tantal, Monel,
PTFE, zlato -
Materiál procesní membrány
316L, slitina C,
tantal, Monel,
PTFE,
zlato -
Měřicí senzor
400 mbar až 700 bar
(6 psi až 10 500 psi)
Oblast použití
Tento převodník patří k nové generaci Cerabar. Robustní převodník lze dálkově ovládat pomocí aplikace na mobilním zařízení prostřednictvím zabezpečeného připojení Bluetooth.
Software je navržen tak, aby zjednodušil manipulaci. Intuitivní průvodci provedou uživatele nastavením, kontrolními testy a ověřením zařízení.
Technologie Heartbeat nabízí ověřovací a monitorovací funkce pro detekci nežádoucích anomálií, např. změny charakteristik smyčky.
Rozsah měření tlaku: do 700 bar (10 500 psi)
Procesní teploty do 400 °C (752 °F) s membránovým oddělovačem
Přesnost: až do −0,025 %
Výhody
Díky technologii Heartbeat můžete ověřit stav zařízení, když je proces spuštěn.
Jednoduchá indikace stavu zařízení – displej se změní ze zelené na červenou, když se objeví diagnostické zprávy
Snižte systémové poruchy – bezchybné uvedení do provozu SIL a testování podle pokynů přístroje
Bezdrátové ovládání přístroje v provozu pomocí aplikace SmartBlue
