Souhrn technické specifikace
-
Max. chyba měření
Acoustic density: ±0.01g/cm³
Temperature: ±0.5K
Sound velocity: 2m/s -
Rozsah měření
Concentration According to concentration app data sheet, maximum 0 to 100 %
Sound velocity 600 to 2000 m/s
Temperature, maximum 0 to +100 °C (32 to +212 °F)
Acoustic density 0.7 to 1.5 g/cm³ -
Měřicí rozsah
Koncentrace podle technických specifikací, maximum 0 až 100 %
Rychlost zvuku 600 až 2 000 m/s
Teplota podle technických specifikací, maximum 0 až +100 °C (32 až +212 °F)
Hustota 0,7 až 1,5 g/cm³ -
Procesní teplota
0 to 120°C (32 to 248 °F)
-
Teplotní rozsah média
0 až 120 °C (32 až 248 °F)
-
Max. procesní tlak
max. 16 bar při 20 °C (232 psi při 68 °F)
-
Procesní tlak
max. 16 bar at 20 °C (232 psi at 68 °F)
Oblast použití

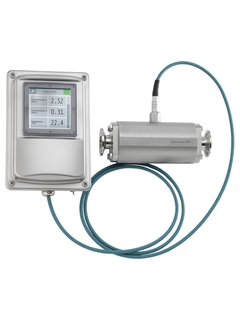

Teqwave H je ideální pro analýzu kapalin v reálném čase v hygienických aplikacích, jako je například výroba lihovin a nealkoholických nápojů. Koncoví zákazníci a výrobci zařízení oceňují jeho vysoce přesné měření koncentrace in situ a hygienický design. Teqwave snižuje provozní výdaje monitorováním různých měřicích parametrů najednou. Přizpůsobte převodník Teqwave svým výrobním požadavkům prostřednictvím možnosti pružně definovat a rozšiřovat rozsah vaší aplikace.
Akustický vlnovod měří přesně a spolehlivě, detekovány jsou i ty nejmenší změny
Nepřetržité sledování kvality nápojů a procesů čištění
Vlastnosti přístroje
Jmenovitý průměr: DN 25 (1")

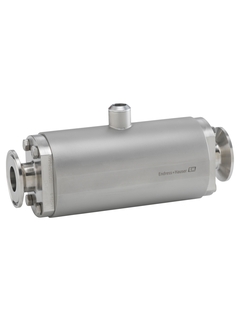

Pouzdro snímače z nerezové oceli (3-A, EHEDG)
Přesný a nezávislý na průtočném profilu
Průmyslová kompatibilita, snadná instalace pomocí lišty DIN a montážní sady na potrubí

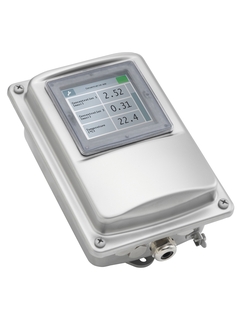

3,5“ barevný dotykový displej TFT nebo indikace LED
4-20 mA, Modbus TCP
Výhody
Vysoká přesnost a opakovatelnost – výpočet koncentrace nejnovějšími algoritmy
Splnění hygienických požadavků – snadno čistitelný senzor s nulovým průměrem
Úplná transparentnost – nepřetržité sledování kvality produktu bez odběru vzorků
Nejvyšší procesní bezpečnost – spolehlivé měření díky robustnímu, bezúdržbovému senzoru
Individuálně přizpůsobené použití – inovativní aplikační koncepce, rozšíření pro proměnlivé měřicí úlohy
Zjednodušené procesní řízení – uživatelsky přívětivé ovládání a jasná vizualizace stavu
Místní zálohování dat – integrované datové úložiště pro měřené hodnoty až na 7,5 roku
