Oblast použití

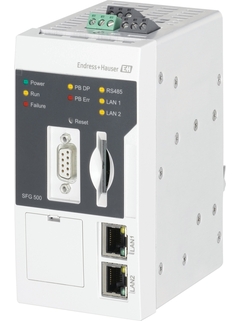

Brána SFG500 je systémový komponent, který zajišťuje nezávislou přístupovou cestu do sítě PROFIBUS. Může se použít pro různé aplikace, které podporují příslušné provozní módy.
Fieldgate SFG500 je možno použít pro všechny aplikace, které podporují příslušné provozní módy. Provozní módy mohou být aktivovány po zasunutí volitelné paměťové karty (Fieldgate Module SFM500).

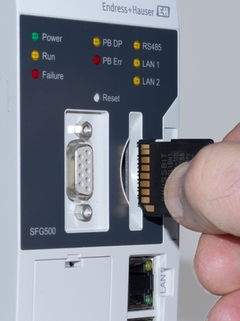

Provozní módy mohou být aktivovány po zasunutí volitelné paměťové karty (Fieldgate Module SFM500). Pokud se paměťová karta nevloží, pak Fieldgate SFG500 funguje jako přístupový bod závodu (Access Point). V tomto případě tato brána působí jako brána Ethernetu s funkcí adaptivního PROFIBUS Master Class 2, který podporuje hostitelské aplikace správy prostředků podniku (Plan Asset Management) na bázi FDT, jako např. FieldCare.
S vložením paměťové karty, diagnostické údaje zařízení jako je NAMUR NE 107 hlásící důvody poruchy a opravné prostředky, jakož i procesní hodnoty PROFIBUS a HART zařízení jsou zobrazeny v integrovaném webovém prohlížeči.
Výhody
PROFIBUS listener (posluchač) a Master Class 2: automaticky se integruje do sítě PROFIBUS a najde v ní všechny připojené přístroje
Podpora HART přes PROFIBUS: Podpora zařízení HART a diagnostiky zařízení
-
PROFIBUS observer (pozorovatel): monitoruje síťový provoz a zařízení diagnostika

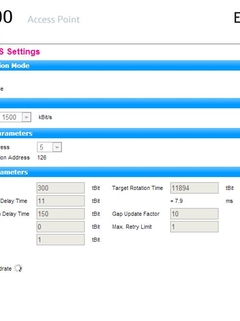

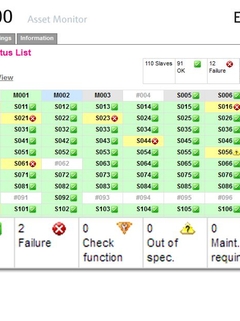

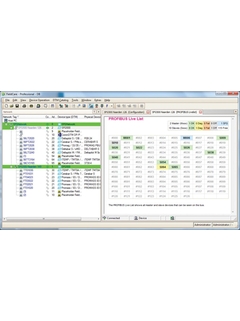

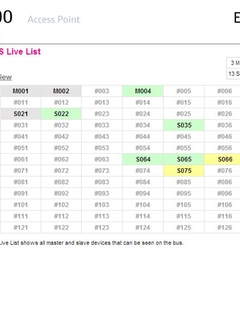

Webový server: poskytuje přehled o síti a informace o diagnostice, a to buď prostřednictvím webového prohlížeče, nebo prostřednictvím rámcové aplikace FDT/DTM

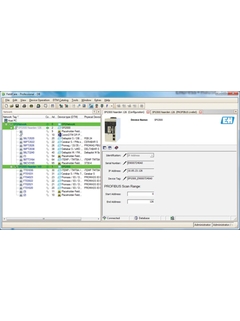

SFGNetwork DTM: nalezne všechny brány SFG500, které jsou přítomné na doméně Ethernetu, a zobrazí jejich připojení do sítě PROFIBUS
Fieldgate Module SFM500: aktivuje přídavné provozní módy a příslušné výstupy (rozhraní Modbus RS-485 a reléový výstup)
